理科デジタルコンテンツ電流の働き基本材料セットD型
部品をチェックしよう

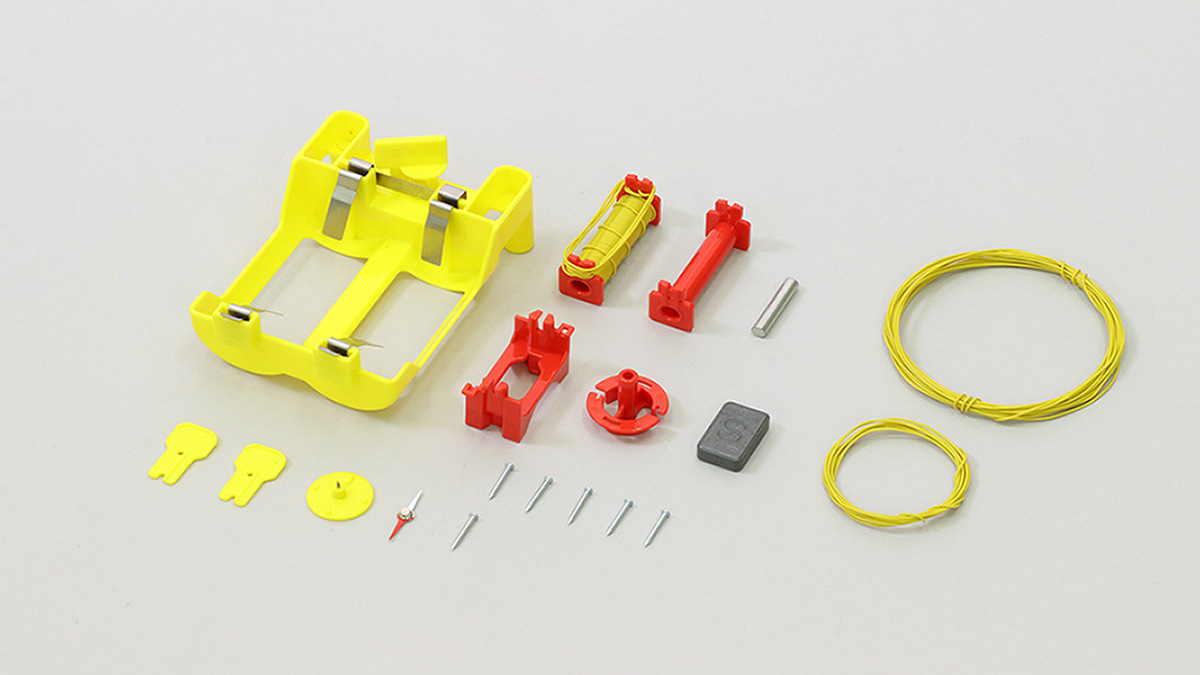

部品内容使う前に、すべての部品がそろっているか、確かめましょう。
準備・実験
準備150回巻きコイルをつくろう
1. ビニルどう線（長）の片方のビニルを4cmほどはがしましょう。
2. はがしたビニルどう線（長）をツメのさきに巻きつけましょう。
3. ボビンにビニルどう線（長）を50回巻きましょう。
4. ビニルどう線（長）のビニルを 4㎝ほどはがして、プラグにつなぎましょう。
実験① コイルや電磁石のはたらき
コイルの準備コイルのつなぎ方
注意
スイッチを入れたままにしないでください。 コイルが熱くなるので危険です。
実験が終わったら乾電池をはずしましょう。
スイッチを入れたままにしないでください。 コイルが熱くなるので危険です。
実験が終わったら乾電池をはずしましょう。
実験② 電流の流れる向きと電磁石の極

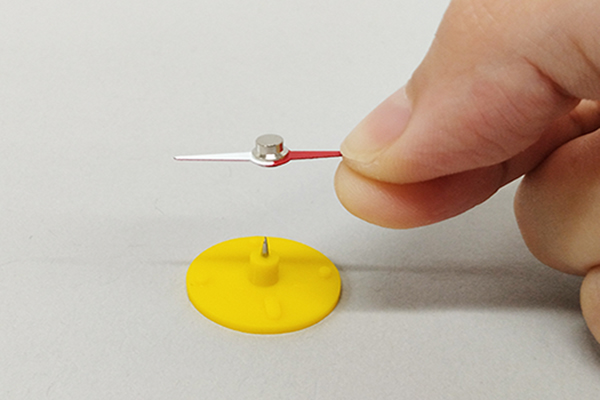

準備方位磁石の組み立て
実験③ 電流の大きさと電磁石の強さ
準備2プラグどう線をつくろう

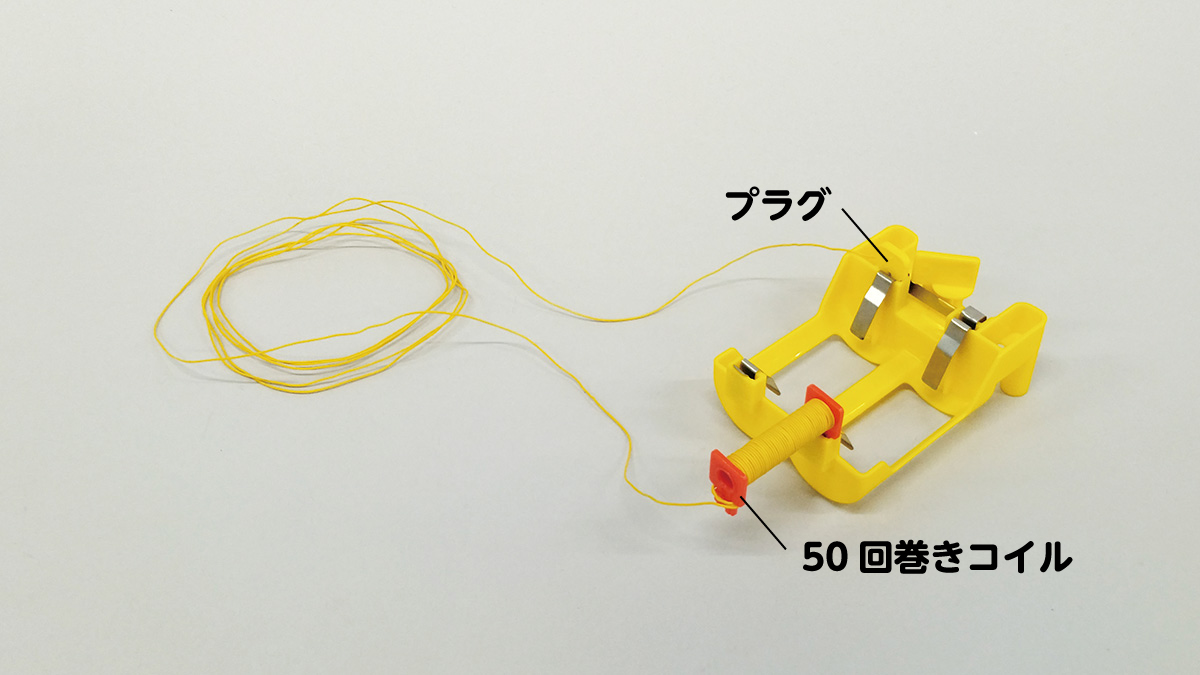

1. 50 回巻きコイルにつけたプラグをはずしましょう。
2. プラグどう線を2本つくりましょう。
実験④ コイルの巻数と電磁石の強さ
準備3100回巻きコイルをつくろう

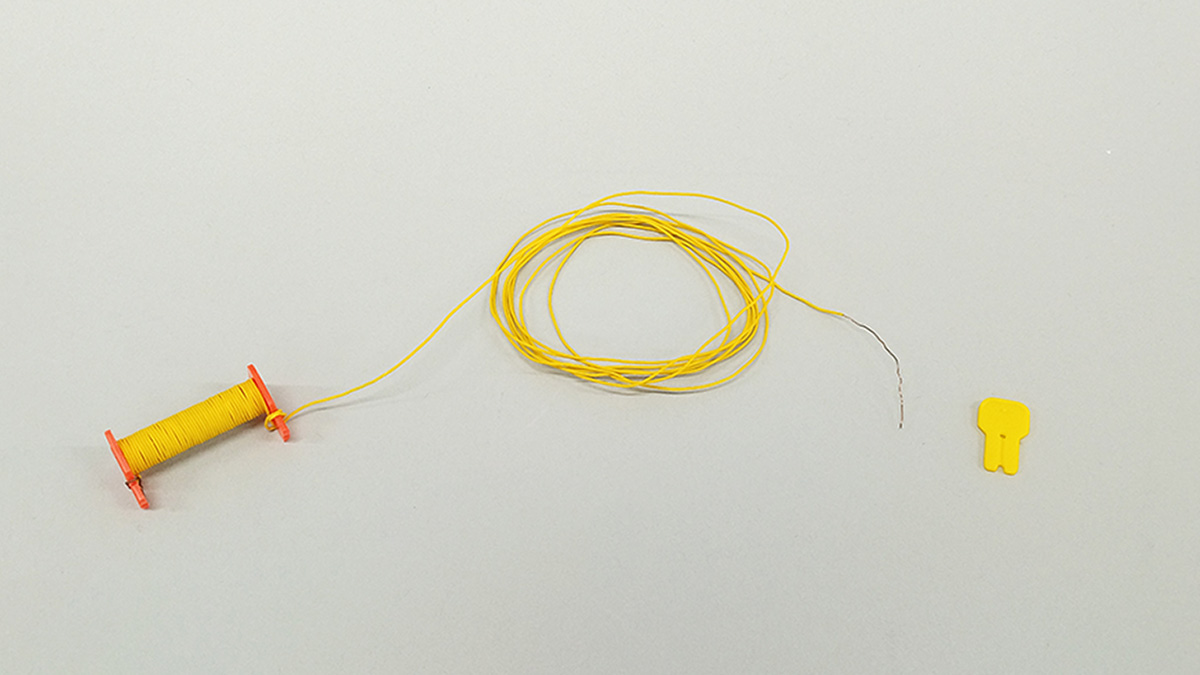

1. 100回巻きコイルのビニルどう線の両はしをほどきます。
穴に通してから 4cm残して切り、両はしのビニルをはがしましょう。
穴に通してから 4cm残して切り、両はしのビニルをはがしましょう。
2. はがしたビニルどう線の片方をボビンのさきに巻きつけましょう。
実験⑤ モーターをつくろう

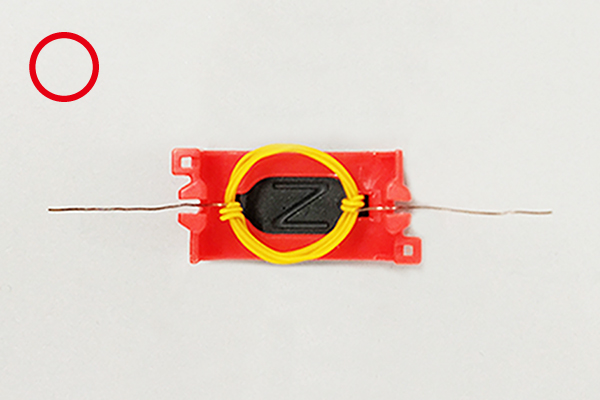

製作1コイルの製作
製作2ケースの組み立て
製作3モーターの組み立て
うまく回らないときは？
☆乾電池が弱くなっていないか

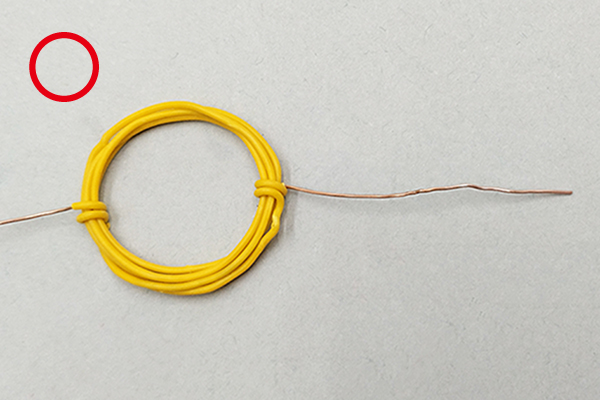

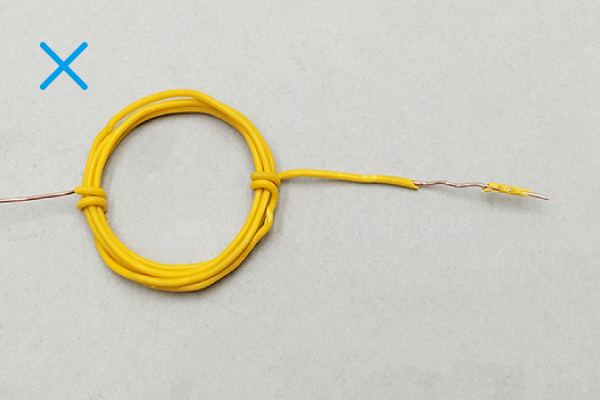

☆ビニルどう線がきれいにはがせているか

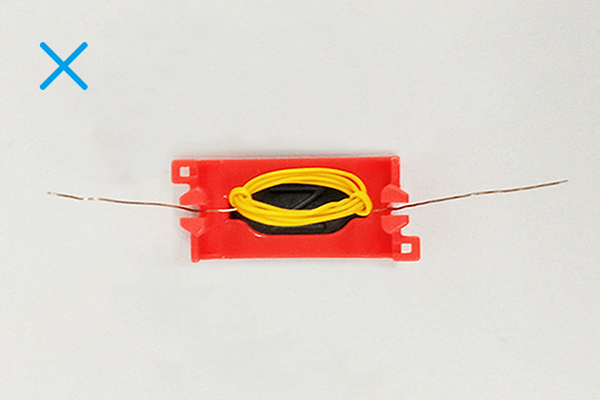

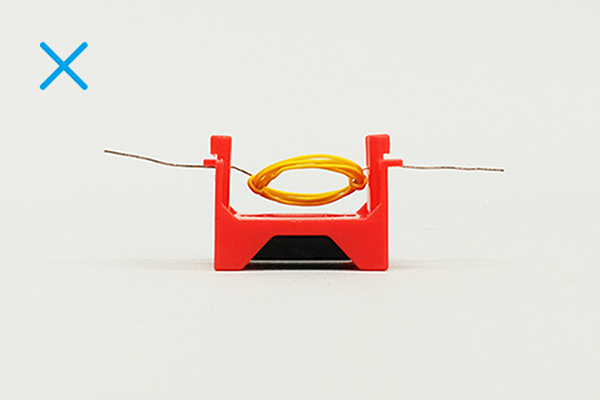

☆コイルが水平になっているか
☆コイルが平行になっているか
